TUGAS 3 Grafik Komputer : TEKSTUR

Nama Anggota Kelompok :

1.     Dias Puja Prayoga (52413404)

2.     Dimas Rizki Setiananda (524133516)

3.     Ichsan Perdana Putra (54413193)

4.     Joko Wahyu Prasetyo Dewo (54413671)

5.     Yehezkiel Christhoperson (59413420)
    Kelas : 3IA13

Hasil Tekstur :

Kali ini kami akan menjelaskan memberikan tekstur kayu ke objek pensil, menggunakan aplikasi blender.

Pertama adalah melakukan modelling, object awal yaitu kubus kita buat menjadi lebih panjang seperti balok lalu diperkecil, seperti gambar di bawah ini.

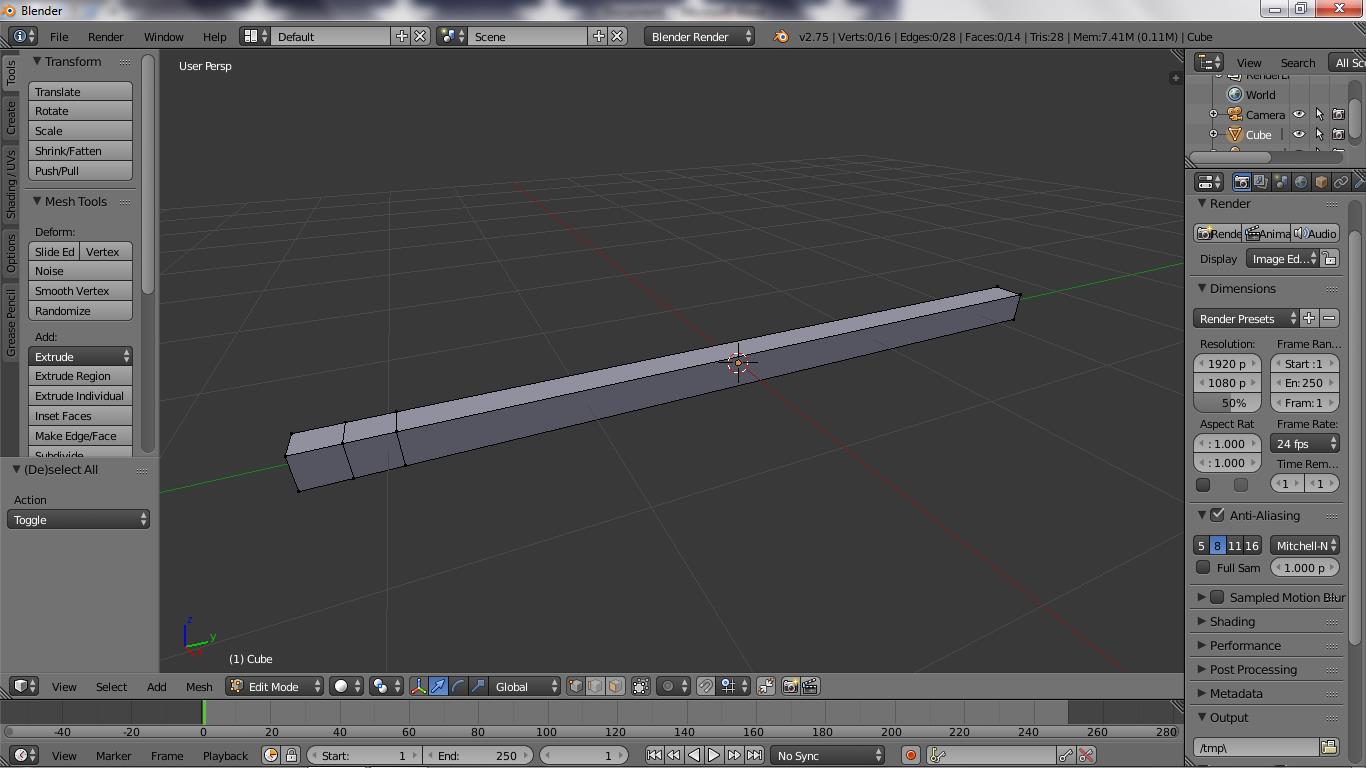

Lalu masuk ke edit mode, buat 2 buah garis dengan menekan ctrl+R dan atur seperti gambar dibawah ini. Selanjutnya atur ukuran dari 2 buah segmen yang baru saja terbentuk agar object menjadi runcing, dan berikan modifier subdivision surface.

Sekarang kita berikan warna atau tekstur untuk pensilnya, bagian ujung pensil berwarna hitam, bagian pensil yang meruncing berwarna coklat muda, dan badannya berikan image tekstur kayu, tekstur kayu ini sebelumnya sudah disiapkan, jika belum ada dapat di download terlebih dahulu.

Khusus untuk image tekstur agar tekstur kayunya muncul, harus di unwrap terlebih dahulu. Masuk ke menu unwrap dan layer compositing. Dan sambungkan color ke displacement agar material terlihat lebih nyata.

Jika sudah kita kembali ke layer default. Duplikatkan pensil dengan menekan shift+D dan berikan sebuah objek plane untuk menjadi kertas.

Untuk memasukkan gambar ke object plane, kita masuk ke edit mode lalu pilih materialnya image tekstur, lalu tekan U untuk memunculkan menu unwrap, gambar pesawat ini sebelumnya sudah disiapkan, jika belum ada dapat di download terlebih dahulu dan hasilnya seperti gambar di bawah ini.

Langkah terakhir adalah kita membuat sebuah object lagi yaitu plane untuk dasarnya, mengatur pencahayaan, dan mengatur tata letak dari objek-objek yang kita buat. Jika semua sudah diatur maka bisa langsung di render, dan hasilnya seperti gambar di bawah ini.
